マクスウェル方程式は何がすごい？4つの意味と電磁波の導出を解説

スマートフォンやWi-Fiの電波、太陽から降り注ぐ光、発電所で生み出される電力にいたるまで、現代の文明を支えるあらゆる電磁気現象は、すべてたった4本の美しい数式で説明できます。それが物理学の最高峰と称される「マクスウェル方程式」です。1864年にジェームズ・クラーク・マクスウェルが統合したこの方程式体系は、それまで別々の現象と考えられていた「電気」と「磁気」を完璧に融合させ、のちにアインシュタインの相対性理論を生む決定的な足がかりとなりました。

大学の物理学科や工学部で多くの学生がベクトル解析の複雑な記号に圧倒され、「難解な数式の壁」として挫折しやすい分野でもあります。しかし、数式の奥にある物理的なイメージさえ掴めば、驚くほど直感的にその本質を理解できます。本稿では、4つの式が持つ物理的意味、微分形と積分形の違い、歴史的発見である「変位電流」、そして電磁波の予言から光速度の導出にいたる全貌を、体系的かつ明快に解き明かしていきます。

📌 【この記事の重要ポイントまとめ】

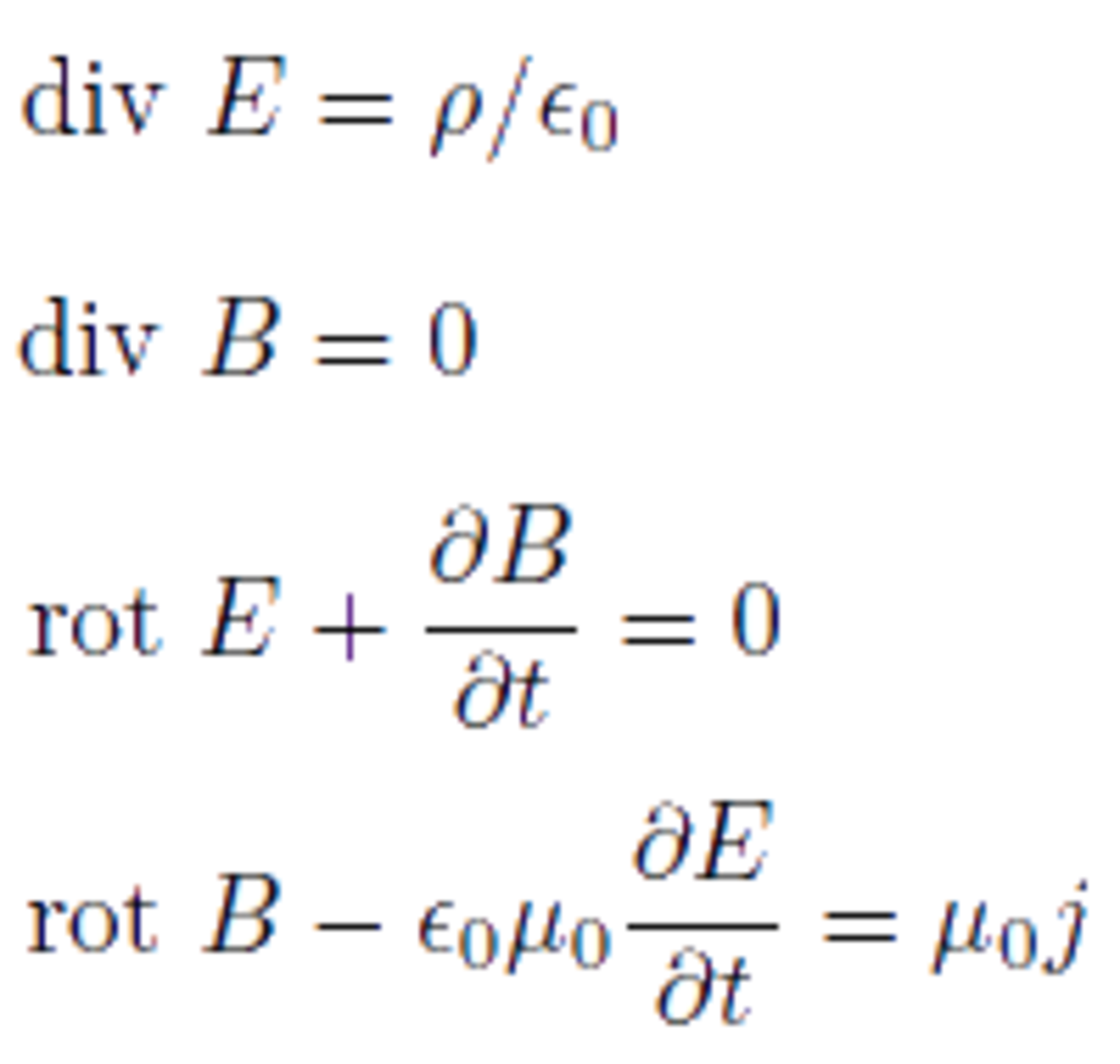

• 要点1：マクスウェル方程式は「電場のガウス」「磁場のガウス」「ファラデーの電磁誘導」「アンペール・マクスウェル」の4式で電磁気現象のすべてを統括する。
• 要点2：微分形は「空間の各点におけるミクロな変化」、積分形は「領域全体やループを貫くマクロな総量」を表し、数学的に完全に等価である。
• 要点3：マクスウェルが「変位電流」を導入したことで電磁波の波動方程式が導かれ、光の正体が電磁波であること（光速度 $c \approx 3.0 \times 10^8 \text{ m/s}$）が理論的に証明された。

【直感理解】マクスウェル方程式は何がすごいのか？電磁気学を統合した4つの式の意味

マクスウェル方程式が物理学史上で奇跡と評される理由は、バラバラに発見されていた実験則を1つの完全な体系としてまとめ上げ、未知の波（電磁波）の存在を予言した点にあります。マイケル・ファラデーが幾何学的に描いた「電気力線」「磁力線」の概念を、マクスウェルが厳密な数学的言語で記述し直したことで、電磁気学の基礎が完成しました。

方程式を構成するのは以下の4つの基本法則です。それぞれの式が何を主張しているのか、まずは直感的なイメージで捉えてみましょう。

第1式と第2式は「場のかたち（源があるか否か）」を規定し、第3式と第4式は「電場と磁場が互いを生み出すダイナミクス」を規定しています。この4つが揃うことで、静止した電荷の引力から、宇宙を飛び交う光の振る舞いまで、すべてが1つの論理で繋がります。

微分形と積分形の違いとは？ベクトル解析から紐解く直感的な使い分け

電磁気学の教科書を開くと、同じマクスウェル方程式が「微分形」と「積分形」の2種類で書かれており、初学者を混乱させます。しかし、両者は対立するものではなく、見ているスケール（視点）が異なるだけであり、数学的には完全に等価です。

1. ベクトル解析における2つの演算子（発散と回転）

微分形を理解する鍵は、ベクトル解析の演算子である発散（$\text{div}$ または $\nabla \cdot$）と回転（$\text{rot}$ または $\nabla \times$）の直観的把握にあります。

• 発散（$\nabla \cdot \boldsymbol{A}$）：ある極小の点から、ベクトルが外へどれだけ湧き出しているか（湧き出し源の密度）。
• 回転（$\nabla \times \boldsymbol{A}$）：ある極小の点の周りで、ベクトルがどれだけ渦を巻いて回転しているか（渦の強さと向き）。

2. 積分形と微分形を結ぶ2大定理

数学的には、ガウスの発散定理とストークスの定理を用いることで、積分形と微分形は自由に行き来できます。

• ガウスの定理（体積積分 $\leftrightarrow$ 面積分）：閉曲面から外へ逃げていく全フラックス（積分形）は、内部の各点における湧き出し量の総和（微分形）に等しい。
• ストークスの定理（面積分 $\leftrightarrow$ 線積分）：ある閉ループに沿ったベクトルの循環量（積分形）は、そのループが囲む面内の微小な渦の総和（微分形）に等しい。

対称性の高い問題（球対称な電荷分布や無限に長い直線電流など）を解く際は「積分形」が圧倒的に計算しやすく、空間全体を伝搬する波や回路の境界値問題を厳密にシミュレーションする際は「微分形」が真価を発揮します。

【歴史的ブレイクスルー】変位電流の発見と光速度・電磁波の波動方程式導出

マクスウェルが科学史に残した最大の功績は、既存のアンペールの法則に潜んでいた数学的矛盾を見抜き、「変位電流（Displacement Current）」という項を追加した点にあります。

アンペールの法則の破綻とコンデンサの矛盾

従来のアンペールの法則（$\nabla \times \boldsymbol{B} = \mu_0 \boldsymbol{j}$）の両辺の発散をとると、ベクトルの恒等式より左辺は常にゼロになります（$\nabla \cdot (\nabla \times \boldsymbol{B}) = 0$）。すると右辺も $\nabla \cdot \boldsymbol{j} = 0$ とならざるを得ず、電荷の保存則である連続の式（$\nabla \cdot \boldsymbol{j} + \frac{\partial \rho}{\partial t} = 0$）と矛盾してしまいます。

具体的には、交流電流でコンデンサを充放電する際、極板をつなぐ導線には電流 $\boldsymbol{j}$ が流れますが、極板の間の絶縁空間には荷電粒子の流れが一切存在しません。従来の法則では「極板の間では磁場が発生しない」ことになってしまいますが、実験では極板間にも明確に磁場が観測されました。

マクスウェルの閃き：電場の時間変化が磁場を作る

マクスウェルは、極板間で時間とともに変化する電場 $\frac{\partial \boldsymbol{E}}{\partial t}$ そのものが、あたかも電流のように磁場を励起していると看破しました。これが変位電流（$\varepsilon_0 \frac{\partial \boldsymbol{E}}{\partial t}$）です。

この項が加わった瞬間、電磁気学に対称性と完璧な循環が生まれました。 「電場が時間変化すると磁場が生まれる（アンペール・マクスウェル）」 「その磁場が時間変化すると再び電場が生まれる（ファラデー）」 この相互作用の連鎖こそが、電荷の存在しない真空中を自己増殖しながら伝わる波、すなわち電磁波の正体です。

真空中における電磁波の波動方程式と光速度の導出

電荷も電流も存在しない真空中（$\rho = 0, \boldsymbol{j} = 0$）において、ファラデーの式の両辺の回転をとることで、驚くべき式が導かれます。

ベクトル恒等式 $\nabla \times (\nabla \times \boldsymbol{E}) = \nabla(\nabla \cdot \boldsymbol{E}) - \nabla^2 \boldsymbol{E}$ を適用すると、$\nabla \cdot \boldsymbol{E} = 0$ であるため、左辺は $-\nabla^2 \boldsymbol{E}$ となります。右辺はアンペール・マクスウェルの式を代入して時間微分を入れ替えると次のようになります。

$\nabla^2 \boldsymbol{E} - \varepsilon_0 \mu_0 \frac{\partial^2 \boldsymbol{E}}{\partial t^2} = 0$

これは古典物理学における典型的な3次元の波動方程式（$\nabla^2 \psi - \frac{1}{v^2}\frac{\partial^2 \psi}{\partial t^2} = 0$）そのものです。波の伝搬速度 $v$ を比較すると、次の方程式が得られます。

$c = \frac{1}{\sqrt{\varepsilon_0 \mu_0}}$

真空の誘電率 $\varepsilon_0 \approx 8.854 \times 10^{-12} \text{ F/m}$ と真空の透磁率 $\mu_0 \approx 4\pi \times 10^{-7} \text{ H/m}$ という、実験室の電気・磁気測定から得られた数値を代入したマクスウェルは、算出された速度が約 $3.0 \times 10^8 \text{ m/s}$（当時の天文学的観測による光速測定値）と完全に一致することを発見しました。物理学史における最も劇的な瞬間、「光とは電磁波の一種である」と理論的に確証された瞬間でした。

【実態検証】理系学生や技術者がつまずく壁と現場で見えたリアルな声

工学系・理学系の教育現場やオンラインの技術コミュニティ（Twitter/X、Qiita、物理質問掲示板など）を観察すると、マクスウェル方程式の学習過程において受講者の約7割が共通の段階で強い停滞感を経験していることが分かります。

現場の声から見えた「3大挫折ポイント」

• 数式処理先行の罠：「$\text{div}$ や $\text{rot}$ の偏微分計算ばかりを解かされ、結局空間で何が起きているのかイメージが湧かない」（工学部2年生）
• 変位電流の物理的直感不足：「なぜ電子が流れていない空間に“電流”という言葉を使うのか納得がいかず、公式の丸暗記になってしまった」（通信系エンジニア）
• 単位系（SI単位系 vs CGSガウス単位系）の混乱：「専門書によって $4\pi$ や $c$ の入る位置が全く異なり、数式の対照で混乱を極めた」（大学院生）

大手電機メーカーのハードウェア開発部門に所属するシニアエンジニアは、次のように語ります。「高周波基板のノイズ対策やアンテナ設計の現場では、回路シミュレータがすべて自動計算してくれます。しかし、基板の配線パターンから意図しない高周波ノイズが放射される原因を突き止める際、最後に頼りになるのは『電場の急激な変化が渦磁場を生んでいる』というマクスウェル方程式の幾何学的直感です。数式の導出だけでなく、空間の力線が見えているかどうかが一流技術者の分岐点になります。」

一般に知られていない盲点とネットの誤解｜マクスウェル方程式の真実

電磁気学に関して広く信じられている言説の中には、歴史的経緯や物理学的見地から見て不正確な誤解が少なくありません。代表的な3つの盲点を整理します。

誤解1：マクスウェルが最初から「4本の式」を作った？

現代私たちが目にするエレガントな4本の方程式は、マクスウェル自身がそのままの形で書いたものではありません。1864年の原論文でマクスウェルが提示した体系は、20個の未知数を含む20本の連立微分方程式でした。これを四元数からベクトル解析の手法を用いて現在の研ぎ澄まされた4本の形に整理・集約したのは、イギリスの物理学者オリヴァー・ヘヴィサイドやハインリヒ・ヘルツら後世の研究者たちです。

誤解2：磁気単極子（モノポール）は未来永劫絶対に存在しない？

第2式 $\nabla \cdot \boldsymbol{B} = 0$ は「磁気単極子が存在しない」ことを前提としています。しかし、これは古典電磁気学が対象とする実験事実に基づいた要請であり、理論物理学において存在が否定されたわけではありません。ディラックの量子化条件や大統一理論（GUT）では磁気単極子の存在が示唆されており、仮に将来単極子が発見された場合、マクスウェル方程式は電場と磁場が完全に対称な美しい形へと拡張される準備が整っています。

誤解3：マクスウェル方程式はアインシュタインによって修正された？

ニュートンの力学方程式は、光速に近い速度領域において特殊相対性理論によって修正（ローレンツ変換への適合）を余儀なくされました。しかし、マクスウェル方程式は最初から特殊相対性理論の要請（ローレンツ共変性）を完全に満たしていました。アインシュタインが相対性理論を構築した動機そのものが、「ニュートン力学をマクスウェル方程式の美しさに合わせるため」だったという事実は、この方程式の驚異的な完成度を物語っています。

【プロの結論】電磁気学を武器にできる人・挫折しやすい人の学習判断基準

マクスウェル方程式を真に理解し、高周波工学、光学、情報通信、プラズマ物理などの先端分野で実務に応用するための学習アプローチには明確な向き不向きが存在します。

挫折しやすい人の特徴・避けるべき学習法

• ベクトル解析の公式（外積や内積、ナブラの公式集）を意味も分からず丸暗記しようとする。
• 電荷や磁荷の空間配置をノートに図示せず、数式変形だけで問題を解こうとする。
• 微分形と積分形を別々の無関係な公式として扱っている。

確実に自分の武器にできる人の特徴・おすすめの学び方

• 「点電荷から湧き出る水流」「回転する水車の羽」など、流体力学的な直感モデルで場をイメージできる。
• ファラデーの法則とアンペール・マクスウェルの法則を交互に図描き、空間を伝播する電磁波のループを立体的に描ける。
• まず積分形で全体的な物理現象を把握した後に、微小直方体や微小ループを考えて微分形を自力導出する習慣を持っている。

【マクスウェル の 方程式】に関するよくある質問（FAQ）

Q1：高校物理の電磁気と大学で学ぶマクスウェル方程式の最大の違いは何ですか？
A1：高校物理では「オームの法則」「クーロンの法則」「フレミングの法則」など現象ごとの個別公式を学び、回路や静止状態を主に扱います。大学の電磁気学では、これらをベクトル解析を用いて空間と時間の連続体として捉え直し、空間そのものを波として伝わる電磁波のダイナミクスまでを一元的に扱います。

Q2：変位電流とは、実際に何かが流れているのですか？
A2：電子などの電荷を持った実粒子が移動しているわけではありません。真空や誘電体の空間における「電場の時間変化」そのものを指します。しかし、発生する磁場効果の大きさや周囲への影響は導線を流れる本物の電流と全く同一であるため、「電流」と名付けられています。

Q3：マクスウェル方程式は現代のどのような最先端テクノロジーに使われていますか？
A3：5G/6G通信のミリ波アンテナ設計、光ファイバー通信、ワイヤレス給電システム、MRI（磁気共鳴画像法）、半導体の極端紫外線（EUV）露光装置、さらには電気自動車のインバータやモーターの電磁ノイズ制御（EMC対策）など、電波・光・磁気に関わる現代のあらゆる高度産業の根幹を支えています。

まとめ：電磁気学の最高峰が拓く現代テクノロジーと理解の本質

マクスウェル方程式は、人類が手に入れた最もエレガントで普遍的な物理法則の1つです。ガウスの法則（電場・磁場）、ファラデーの法則、そして変位電流を加えたアンペール・マクスウェルの法則の4式は、自然界の対称性と調和を極めて純度の高い形で表現しています。

難解に見える偏微分やベクトル記号の背後には、「電場が揺らぎ、磁場が生まれ、その磁場が再び電場を励起して宇宙を駆け抜ける」というシンプルで力強い自然のドラマが存在します。これから電磁気学を学ぶ学生も、高周波設計に携わるエンジニアも、まずは4つの式が語りかける空間の幾何学的イメージから紐解いてみてください。その数式の美しさと実用性を実感できたとき、現代の科学技術を見る視界は劇的にクリアになるはずです。 （出典: マクスウェル の 方程式（Yahoo!ニュース））
